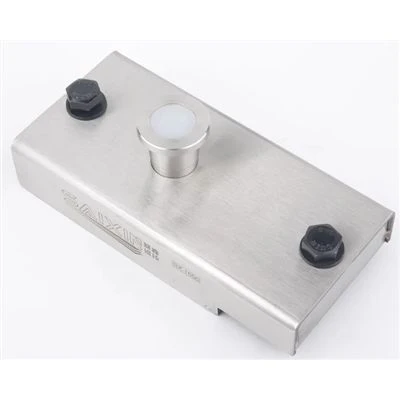

Los anclajes de hormigón-de alta resistencia son componentes de conexión y sujeción estructural diseñados para construcciones prefabricadas de hormigón, infraestructura civil y edificios industriales. Diseñados para transferir altas cargas de tracción y corte entre elementos prefabricados o estructuras de acero estructural, estos anclajes eliminan la necesidad de conexiones húmedas lentas,-dependientes del tiempo-sitio y soldaduras continuas en campo. Sirven como nodos de soporte de carga-críticos en conexiones de pared-a-piso, empalmes de columnas-a-cimientos y montajes de equipos pesados.

Características clave del producto

Alta eficiencia de transferencia de carga:Diseñado para absorber cortes verticales combinados, tensiones horizontales y fuerzas sísmicas o de viento fuera de plano sin deslizamiento estructural.

Control dimensional de precisión:Los componentes se fabrican mediante corte por láser de fibra CNC automatizado y soldadura robótica, manteniendo tolerancias de paso de conexión críticas dentro de +/-0,5 mm.

Integridad del material rastreable:Fabricado estrictamente con grados de acero estructural certificados y sujetadores de alta-resistencia asignados directamente a los números de calor de la materia prima.

Velocidad de instalación del sitio:Pre-diseñado con orificios ranurados y configuraciones de rosca estandarizadas para reducir el tiempo de manipulación de la grúa y-la mano de obra de montaje en el sitio.

Especificaciones clave

Parámetro	Especificaciones / Gama
Tamaños de hilo de anclaje	M8 a M24 (5/16" a 1")
Longitudes de anclaje	65 mm a 300 mm
Diámetros de pozo	12 mm a 32 mm
Profundidad de empotramiento	50 mm a 180 mm
Carga de tracción característica (N_Rk)	12,5 kN - 105.0 kN (hormigón C20/25)
Carga de corte característica (V_Rk)	15,0 kN - 120.0 kN (acero grado 8,8)

Grados y estándares

Categoría	Material / Especificaciones estándar
Grados de acero estructural	S235JR, S355JR, S355J2+N, Q235B, Q355B
Sujetadores de alta-resistencia	Grado 8.8, 10.9, 12.9 (ISO 898-1 / ASTM A325 / ASTM A490)
Grados de acero inoxidable	Grado 304 (1.4301), Grado 316 (1.4401)
Estándares de fabricación	EN 1090-2 (Ejecución de Estructuras de Acero), ISO 3834-2 (Requisitos de Calidad para Soldadura por Fusión)
Disposiciones de diseño	ACI 318 / Eurocódigo 2 (EN 1992-1-1) y Eurocódigo 3 (EN 1993-1-8)

Consideraciones de carga y diseño

Carga estática versus dinámica:Verifique si la aplicación involucra cargas muertas estáticas constantes, levantamientos por viento o cargas de fatiga cíclica de maquinaria pesada.

Clase de resistencia del hormigón:El hormigón del material base debe cumplir con los requisitos mínimos de resistencia a la compresión (normalmente C25/30 a C50/60) para evitar que los bordes se rompan o el cono falle bajo la tensión máxima del anclaje.

Distancias y espaciado de los bordes:Asegúrese de que la profundidad mínima de empotramiento y los intervalos de espaciado cumplan con el software de cálculo estructural (como los modelos de diseño ACI o Eurocódigo) para evitar la superposición de zonas de tensión.

Ambiente de corrosión:Seleccione recubrimientos protectores basados en las clasificaciones atmosféricas ISO 12944 (p. ej., C3 para sitios urbanos industriales, C5 para ambientes marinos).

Aplicaciones

Conexiones de pared prefabricada-a-piso:Fijación de paneles de pared exteriores prefabricados y muros de corte interiores a losas de piso horizontales y podios de cimentación.

Empalme de columnas y fijación de bases:Transferencia de cargas pesadas de columnas a zapatas de cimentación utilizando conjuntos de anclaje integrados.

Infraestructura Civil y Energía:Bóvedas de servicios públicos de subestaciones, pilares de puentes, segmentos de túneles y elementos prefabricados de tránsito ferroviario.

Instalaciones Industriales:Almacenes de distribución de varios-pisos y cimientos de equipos de plantas pesadas que requieren anclaje mecánico rígido.

Calidad e inspección

Pruebas de Materias Primas:Análisis espectrométrico de composición química y ensayos de tracción mecánica por lote, verificados mediante EN 10204 3.1 Informes de pruebas de materiales (MTR).

Pruebas no-destructivas (NDT) de soldadura:Inspección 100% visual complementada con Ensayos Ultrasónicos (UT) o Ensayos de Partículas Magnéticas (MT) en soldaduras estructurales.

Verificación del espesor del recubrimiento:Dry film thickness checks for Hot-Dip Galvanized layers (ensuring average thickness >= 85 um según ISO 1461/ASTM A123).

Trazabilidad:Números de calor estampados permanentemente y códigos de seguimiento de componentes que coinciden con la documentación de inspección de calidad.

Opciones de personalización

Geometrías no-estándar:Dimensiones de placa de anclaje personalizadas, longitudes de montantes personalizadas y ángulos de flexión especializados basados en revisiones estructurales de DFM (Diseño para la fabricación).

Acabados superficiales:Galvanizado-por inmersión en caliente (HDG), cinc-niquelado, electro-galvanizado o acero inoxidable con acabado-fresado.

Embalaje y equipamiento:Clasificación específica de la fase del proyecto-, etiquetado-de componentes codificados por colores, códigos de barras y embalaje de paletas de acero-de alta resistencia con película anticorrosión VCI.

Qué deben proporcionar los compradores

Para acelerar la evaluación técnica y la cotización formal, los equipos de adquisiciones de ingeniería deben presentar:

Dibujos estructurales:CAD (.dwg, .dxf), modelos BIM (.ifc, .stp) o dibujos de taller en PDF que muestran los nodos de conexión.

Parámetros de carga:Fuerzas máximas de diseño de tensión (N_Ed) y corte (V_Ed), o límites de carga de trabajo requeridos (WLL).

Datos del sustrato:Clase de resistencia del concreto y ambiente de servicio esperado (exposición interior, exterior, marina o química).

Volumen y cronograma de entrega:Cantidades de lote objetivo, especificaciones de tratamiento de superficie requeridas y puerto de destino para el cálculo del flete.

Preguntas frecuentes

P: ¿Cuál es el plazo de entrega estándar para los pedidos de anclajes de concreto personalizados-para trabajos pesados?

R: Las tiradas de producción estándar demoran entre 20 y 30 días después de la aprobación del plano de fabricación y la aprobación de DFM-. Se pueden adaptar cronogramas urgentes de hitos del proyecto a pedido.

P: ¿Se proporcionan certificados de prueba de fábrica con cada envío?

R: Sí. Cada envío incluye EN 10204 3.1 Informes de pruebas de materiales que detallan la composición química, las propiedades mecánicas y la trazabilidad del lote.

P: ¿Se pueden utilizar estos anclajes en zonas sísmicas?

R: Sí. Los anclajes diseñados para aplicaciones sísmicas cumplen con los requisitos de pruebas de carga cíclica según las disposiciones de diseño sísmico pertinentes de ACI y Eurocódigo.

P: ¿Qué protección contra la corrosión se recomienda para proyectos costeros o de alta{0}}salinidad?

R: Recomendamos galvanización por inmersión en caliente-con un espesor de recubrimiento de zinc superior a 85 um (ISO 1461) o acero inoxidable austenítico sólido (grado 304 o 316).

P: ¿Aceptan agencias de inspección de terceros-(p. ej., SGS, TÜV)?

R: Sí. Coordinamos habitualmente con inspectores externos-independientes para la verificación previa al envío, controles dimensionales y pruebas de carga.

P: ¿Cómo se empaquetan los componentes para el transporte marítimo internacional?

R: Los componentes se fijan a paletas de acero pesadas, se envuelven en una película de inhibidor de corrosión volátil (VCI) con desecantes para evitar daños por humedad y se etiquetan según la cuadrícula o fase del eje del edificio.
